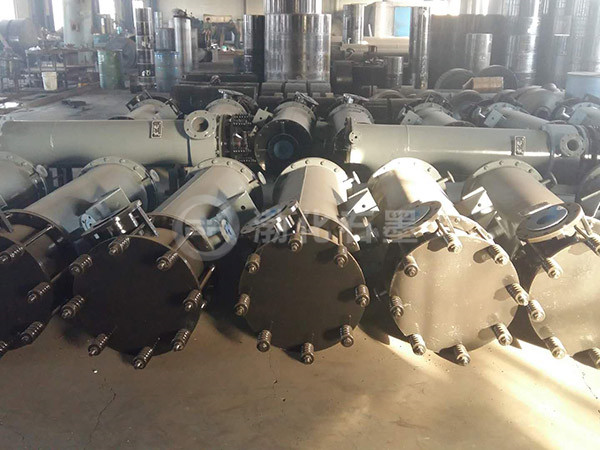

SGL型石墨管道冷卻器
由不透性浸漬石墨制造的石墨管道外套鋼夾套，鋼夾套內通冷卻介質，這樣管道里走腐蝕性高溫物料，對物料輸送的同時又對物料進行了
冷卻。
【技術特性】
設計壓力：負~0.5MPa
設計溫度：~1500℃
型號規格：DN50~DN2000
SL型鳥籠式、插入式石墨冷卻器
【結構和特點】
在生產氧化樂果的二甲脂崗位上、生產甲胺磷的二氯化物工序中可以取代傳統的鉛盤管，使反應釜中的盤管實現了一次革命，它的優點是傳
熱效率高，耐腐蝕性能強，可設計較大面積的換熱器，縮短生產周期，降低能耗，使用壽命大大延長，正常使用可達兩年以上，壽命是鉛盤管
的4~5倍，檢修、安裝方便，經濟效益可觀。
鼠籠式石墨換熱器的結構是由上下蓋板，上，下管板、石墨管、折流板等零部件通過膠結而成，一般安裝于反應罐、貯槽中，上管板四周與
反應器內壁用四氟板或石墨塊卡緊，以避免晃動及與容器相撞擊，管內流腐蝕性或通非腐蝕性載熱體，如冷凍鹽水或飽和水蒸汽、結垢輕微，
管外與腐蝕性母液接觸，容易清洗，管子可以選用中32/中22和中50/中36兩種，內部采用折流板，提高傳熱效率，管子排列可分為一排、兩
排、三排，表中為系列參數表另可按用戶需要設計其它規格。
另一種是由浸漬石墨制造的換熱管束(換熱板)插入腐蝕性物料內，石墨內部走換熱介質、外部與腐蝕物料接觸，完成換熱過程。
主要用于反應釜內腐蝕物料的冷卻或加熱!
【技術特性】
設計溫度：-20~130℃
設計壓力：服務側：0.3MPa
換熱面積：5-50m²(平均)
YKS型雙向防腐石墨換熱器
【結構和特點】
該系列的設備的結構形式基本同YK A系列，為達到殼程也走腐蝕性介質而將普通碳鋼外殼用耐腐蝕材料代替。
主要用于兩種腐蝕性物料之間的換熱，特別適用于多效換熱中的能量的轉換，大大節約能源。
根據不同的工藝條件，外殼可以用耐腐蝕金屬制造(如各種合金材料)，也可用全整體石墨制造，還可以采用鋼襯橡膠(襯塑)結構形
式!
【技術特性】
設計壓力：管程：0.4MPa
殼程：0.4MPa
設計溫度：-20℃~165℃
換熱面積：5~300m²
可根據用戶需要設、制造大型設備
執行標準：參照HG/T 3113-1998《YK A型圓塊孔式石墨換熱器》
【用途】
本系列產品用于多效蒸發中腐蝕性物料的能量轉換。
