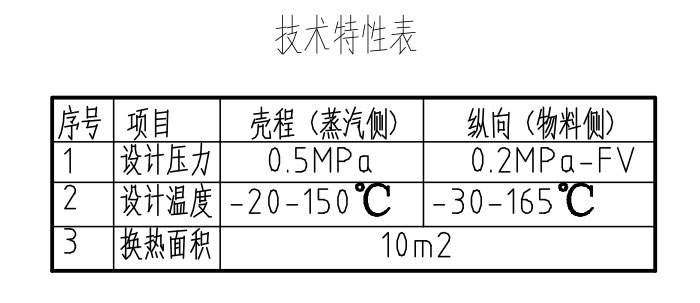

技術要求

1.本設備按G/T3113-2019《圓塊孔式不透性石墨換熱器》利HG/T 2370-2017《不透性石墨制化工設備技術條件》設計、制作和驗收.

2.石墨部件采用改性浸漬材料浸漬，*終熱處理溫度不低于165℃.

3.本設備制作完畢后，殼程試水O.63MPa保0分鐘不得滲漏.

4.設備試壓合格后，殼體打磨噴漆，按G/T 2370-2017標準規定噴涂防腐底漆1層，防腐面漆≥層.

5.設備銘牌安裝在指定位置.

6.設備附件:合格證等用戶需要的備品、備件隨機發貨.

7.管口尺寸表內物料側公稱尺寸系指石墨接管內徑.

8.支座高度及管口方位按照用戶工藝要求進行調整.

設計說明:

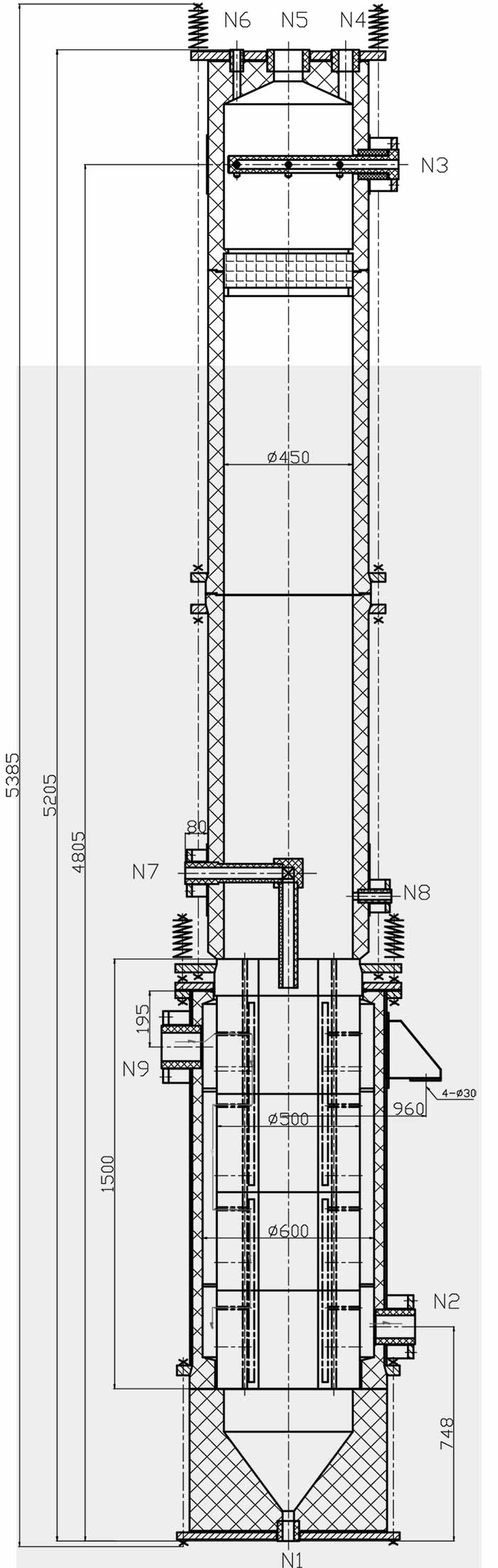

1.石曼塊高度346，換熱段石墨塊數量4.5件。單塊換熱塊物料孔孔徑o20，共108孔;蒸汽側孔徑10，共378個。中心管尺寸o207(走物料)。單塊換熱面積縱向:2.32m;橫向:2.2。平均換熱面積2.26m

⒉石墨換熱塊與殼體（碳鋼包覆石墨）內徑間隙50mm。

3蒸汽漉向見紅線示意圖。

4設備主材除殼體為碳鋼包覆石墨外，其余的下封頭、上部氣室均為浸漬不透性石墨材料。5.下封頭出口管孔徑建議增大為DN100.

6.加熱段殼體底部可增設排凈口，防止冷凝水結冰凍壞設備。

7.本型設備共2臺.
